从前期筹备、现场实测、数据取证到闭环整改，依托 A 级灌装区真实案例，全方位破解涡流、示踪违规、动态测试不完善等行业通病

· 开篇 ·

        随着 2026 版 GMP 附录一正式落地实施，结合 ISO 14644-3:2019、EU GMP、FDA 无菌生产指导原则，气流流型可视化测试已成为无菌 A 级、B 级洁净区确认与年度再确认阶段的强制性验证项目。气流流型作为污染控制策略（CCS）的核心组成部分，直接决定洁净区域内微粒与微生物的扩散、沉降及聚集规律，是保障无菌药品生产质量的底层基础。

        纵观近几年国内飞行检查、第三方验证审计、海外客户审核结果，多数企业气流流型验证不合格，并非空调送风系统硬件设计缺陷，而是测试实施细节不规范导致。其中包含示踪介质不满足中性浮力、发雾操作不标准、动态工况模拟不全、人员干预动作覆盖不足、影像取证不完善等共性问题。

        本文以国内某无菌注射剂企业开放式 A 级灌装区为实测案例，结合国内外现行法规要求，完整还原气流流型测试全流程，系统剖析六大高频典型缺陷，并给出可直接写入验证方案与岗位 SOP 的落地整改方案。

· 一、案例项目概况 ·

        本次验证对象为注射剂车间开放式 A 级灌装区域，区域采用顶送侧下回垂直单向流结构，主要用于无菌药液灌装、胶塞压塞、半成品转运等高风险暴露工序，属于新版 GMP、EU GMP、FDA 重点监管的核心区域。

        该车间按照年度再确认计划开展气流流型验证工作，首轮测试结束后综合评定验证无效，无法满足国内外法规要求。经现场排查，该区域共计存在六大行业普遍性缺陷：

        1、灌装机械手、支撑支架迎风面遮挡顶部高效送风，设备背侧长期形成固定涡流死角；

        2、洁净门频繁启闭造成区域压差瞬时波动，局部出现气流对冲与气流倒流现象；

        3、测试所使用示踪雾气未满足 ISO 中性浮力要求，雾气自主上浮或沉降，无法客观还原真实气流轨迹；

        4、作业人员发雾高度、喷射角度无统一标准，随意操作易人为制造假性气流紊乱；

        5、测试仅完成静态、空载工况，未覆盖满载生产、物料转运、人员干预、门体启闭等完整动态工艺段；

        6、影像取证不完善，拍摄视角单一、机位布置不合理，未采用多机位同步采集，无法完整佐证全域气流状态。

· 二、验证前期筹备（合规标准化执行）·

        本次气流流型可视化测试严格参照 2026 版 GMP 附录一、ISO 14644-3、EU GMP 及 FDA 相关指导原则编制方案，从现场工况、示踪介质、发雾规范、影像采集、动态模拟、文件体系六大维度完成前置筹备。

1、现场工况布置

        同步搭建静态与动态双重测试工况，生产设备常态开机运行，工装器具、生产物料完全按照量产状态摆放；提前稳定区域压差、温湿度、换气次数等基础参数，关闭无关通道，规避外部环境干扰。动态工况全面覆盖生产全链条：备料上料、连续灌装、胶塞压塞、物料转运、人员近距离干预、洁净门启闭六大常规作业场景。

2、测试介质与设备配置

        依据 ISO 14644-3 相关规定，气流流型可视化示踪雾气必须具备中性浮力特性，雾滴粒径均匀可控，介质整体密度与常温洁净空气保持一致，雾气仅随气流轨迹流动，不存在自主上浮、下沉现象，避免介质本身干扰测试结果。

        本次测试统一采用纯化水、低浓度醇类雾化介质，该类介质无毒无害、易挥发、无残留，不会腐蚀设备或污染洁净环境，适配 A 级无菌区域；全程禁止使用高温热烟雾，高温雾气因温差产生热浮力，会直接改变原始气流形态，造成测试数据失真。配套检测设备均在校准有效期内，包含校准风速压差仪、拍摄设备、低温超声波雾化发生器。

3、发雾布点与操作规范

        针对单向流洁净区域制定统一发雾作业标准，并纳入岗位 SOP 强制执行：发雾高度控制在操作平面上方 15cm—30cm 范围内，禁止直接贴合高效过滤器送风面发雾；发雾方向与垂直单向气流保持平行，自上而下顺向释放雾气，严禁侧向喷射、逆向对冲送风气流；布点范围覆盖高效送风面、设备迎风面、设备背侧死角、门框区域、传递窗、回风口、人员常规操作点位七大高风险区域。

4、影像采集规范

        为满足 ALCOA + 数据完整性原则，保障影像资料具备审计追溯价值，测试采用多机位同步拍摄模式，搭配标准化拍摄视角。现场配置固定机位与移动机位相结合，固定机位对角布置，用于记录整体区域气流变化；移动机位灵活调整拍摄位置，聚焦设备夹缝、机械臂背部、门框死角等隐蔽点位。

        同时统一三类取证视角：垂直俯视视角用于判断全域送风均匀性；45° 斜向视角用于排查隐蔽涡流；水平平视视角用于判定气流倒流及空气对冲问题。所有拍摄设备统一拍摄距离、分辨率与帧率，每个测试点位同步留存照片及短视频资料。

5、动态人员动作规划

        为真实还原量产工况下的气流扰动风险，提前制定 A 级区域标准化人员动作库，完整复刻车间日常干预行为：岗位人员定点值守、伸手取放物料、侧身调试灌装设备、启闭洁净门、传递窗物料输送，确保模拟工况与实际生产工况完全一致。

6、文件体系搭建

        编制验证风险评估报告、正式验证方案及标准化作业 SOP，配套发雾布点图、机位布置示意图等辅助资料；组织发雾操作人员、拍摄人员开展专项培训，明确标准作业流程及违规禁止项。

· 三、现场实测实施流程 ·

        本次测试采用水雾可视化法，按照全域流型测试、高风险点位专项测试、全工艺动态测试、人员干预模拟测试的顺序分步实施，多机位全程同步记录。

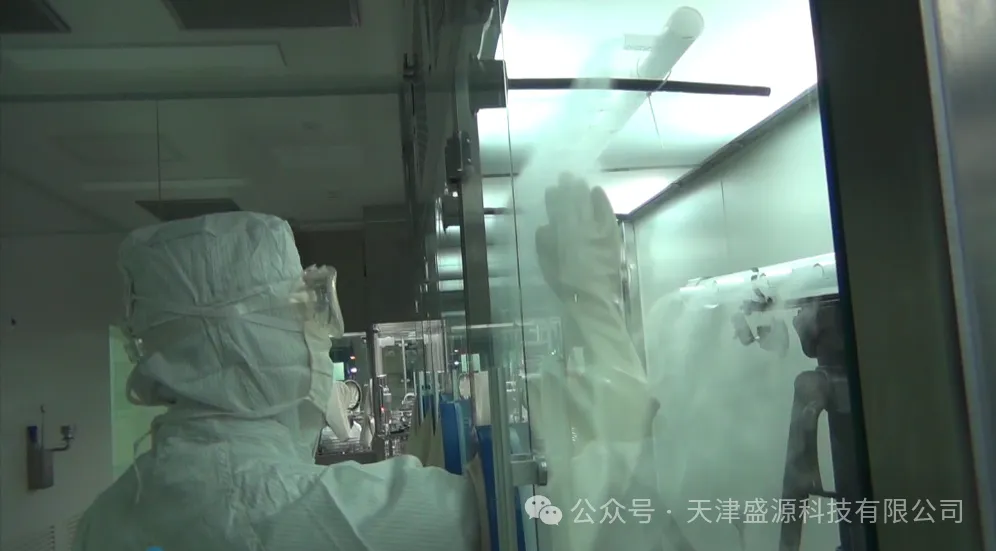

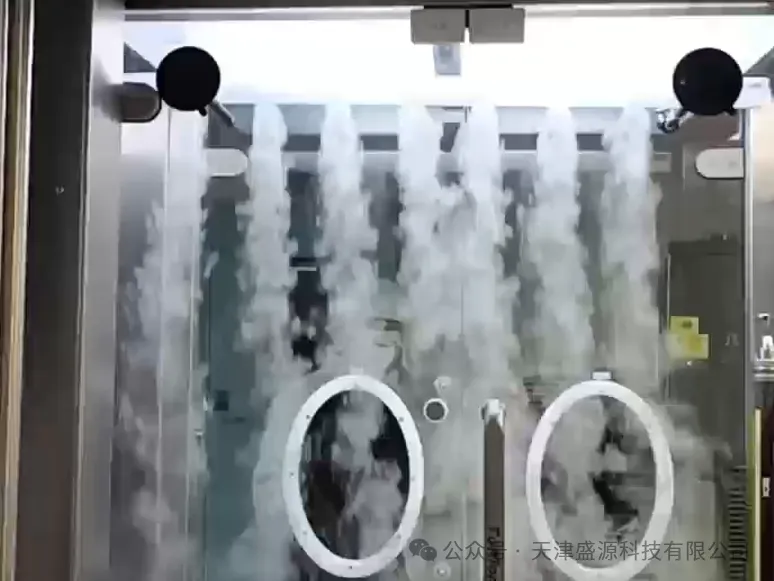

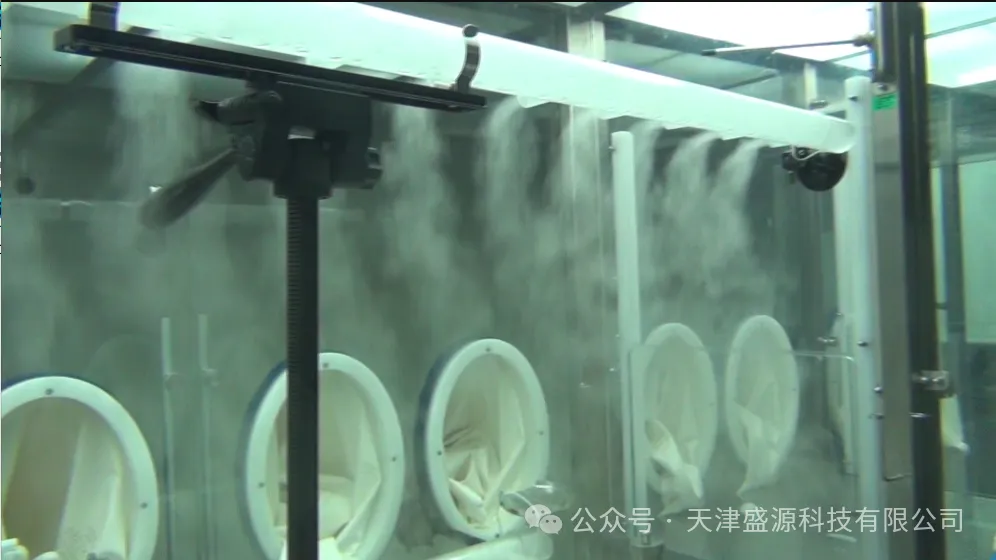

	1、静态全域流型测试         在顶部高效送风区域均匀释放中性浮力雾化介质，按照既定标准顺向发雾；通过对角固定机位记录全域气流状态，移动机位补充局部细节，结合三类拍摄视角完整记录单向流下行轨迹。

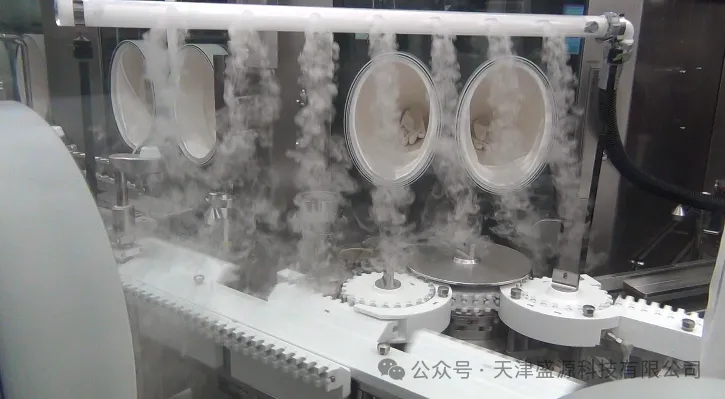

	2、高风险点位专项测试         针对灌装机械手背部、设备夹缝、门框死角、传递窗周边等高风险点位逐一发雾，严格遵守发雾高度与喷射角度规范，杜绝人为制造假性涡流；依托多机位多角度采集影像，全方位捕捉隐蔽区域气流异常。
	3、全工艺段动态工况测试         摒弃单一静态测试模式，依次模拟空载待机、物料装载、连续灌装、物料转运、开门干预五大生产工况，利用多机位同步记录不同生产负荷下的气流波动，识别静态测试无法发现的隐性缺陷。

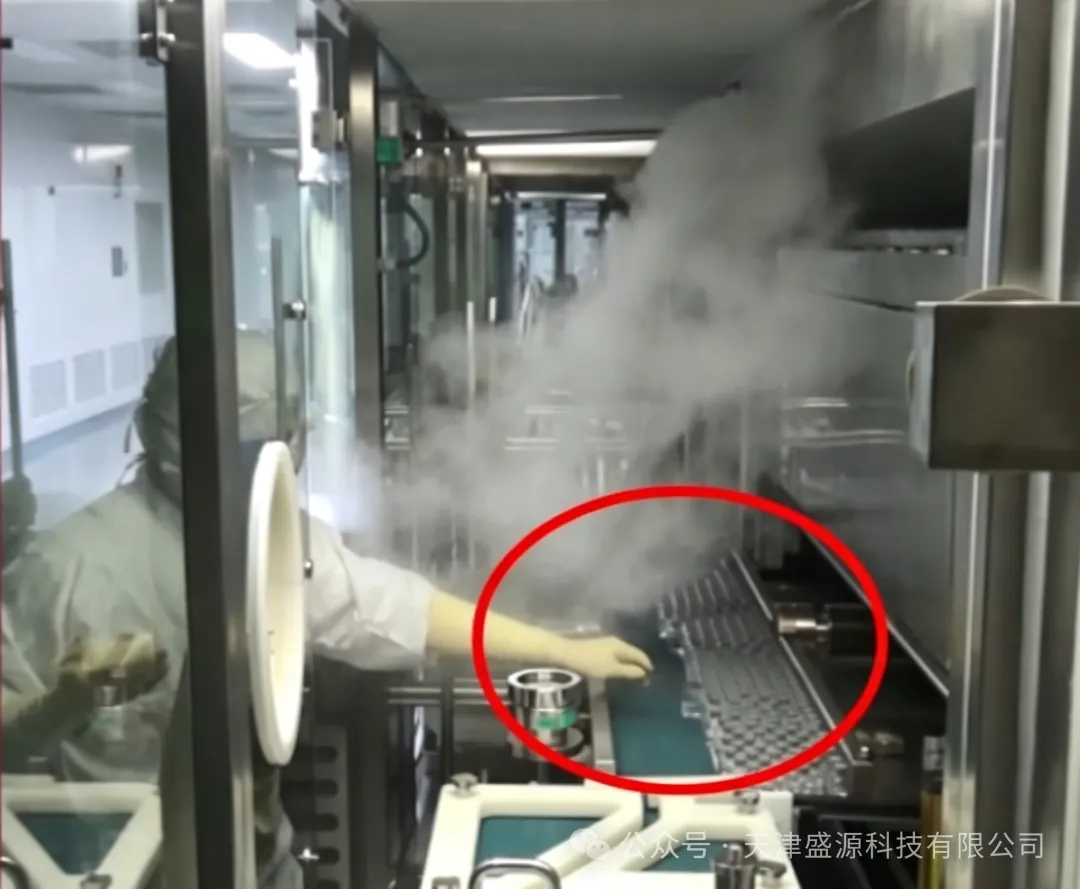

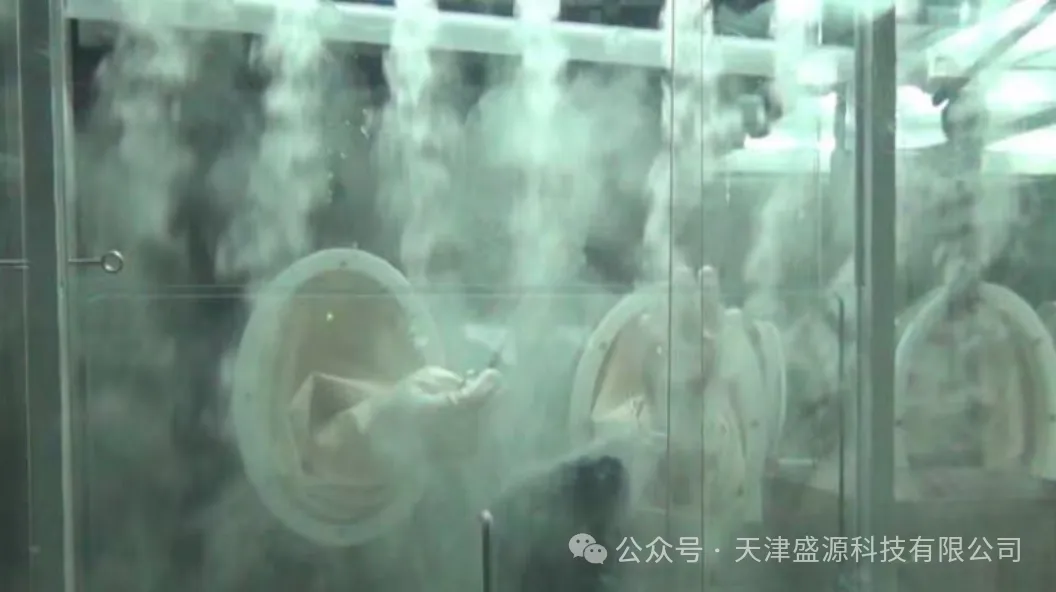

	4、人员干预模拟测试         依照预设人员的动作清单，逐项完成标准化干预动作，同时记录人员活动引发的气流偏移范围，重点监测单向流破损、外部空气倒灌、局部涡流积聚等不良现象。
现场实测问题汇总 结合全流程测试结果，确认该区域六大缺陷真实存在；影像取证层面主要问题集中在：前期仅采用单机位固定拍摄，未设置移动机位，拍摄位置覆盖不足，且拍摄视角单一，无法全面排查死角气流隐患。

· 四、项目缺陷解析与合规整改方案 ·

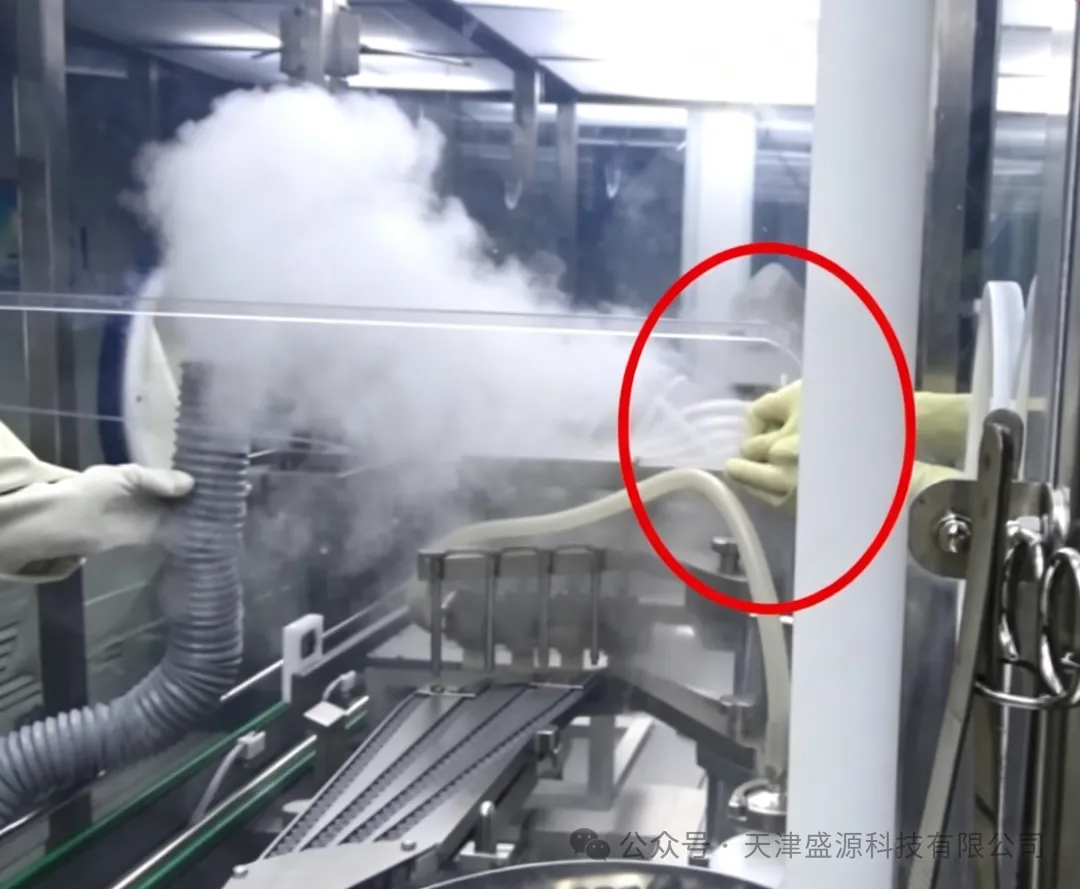

1、缺陷一：设备结构遮挡，背部形成固定涡流 · 问题成因：灌装机械手、外部支撑支架处于送风正下方，迎风面积过大，阻挡垂直单向气流，气流绕行后在设备背部形成回旋死角。 · 合规风险：涡流区域微粒、微生物无法被单向气流及时排出，长期堆积易滋生微生物，形成内源污染源，违背新版 GMP、EU GMP、FDA 污染控制策略相关要求，直接威胁无菌产品质量。 · 整改方案：优化设备外部结构，简化冗余支架部件，减小迎风遮挡面积；微调局部送风风速，提升气流穿透能力；在涡流高发区域增设辅助回风点位，加速滞留污染物排出。
2、缺陷二：洁净门启闭引发局部气流倒流 · 问题成因：洁净门开启瞬间区域压差瞬时失衡，低等级区域空气向 A 级洁净区倒灌，破坏原有单向流屏障。 · 合规风险：外部未净化空气携带微粒与微生物侵入产品暴露区域，大幅提升产品染菌风险，属于无菌洁净区高频管控缺陷。 · 整改方案：修订门禁作业 SOP，严格控制开门操作时长；物料转运优先使用传递窗，减少洁净门启闭频次；联动 HVAC 控制系统，开门瞬时小幅上调 A 级区域压差，依靠正压屏障抵御外部气流侵入。
3、缺陷三：示踪雾气不满足中性浮力标准 · 问题成因：前期尝试使用高温发雾设备，雾气受温度影响产生自主上浮现象；部分雾化雾滴粒径不均匀，雾气沉降速度过快，无法如实反映原始气流走向。 · 合规风险：示踪介质不符合 ISO 14644-3 中性浮力硬性条款，气流轨迹参考性失效，审计层面可直接判定本次验证整体无效。 · 整改方案：全面停用高温发雾设备，统一采用低温超声波雾化设备，以纯化水、低浓度醇类作为专用示踪介质；严控雾滴粒径参数，保障介质中性浮力特性，并将介质参数纳入验证方案备查。
4、缺陷四：现场发雾角度、发雾高度不规范 · 问题成因：作业人员未严格执行 SOP 要求，随意侧向、斜向喷射雾气，发雾高度超出标准区间。 · 合规风险：人为操作制造气流对冲、假性涡流，审核方无法区分异常来源，测试数据不具备审计参考价值。 · 整改方案：固化 15-30cm 发雾高度、垂直顺向发雾的作业红线；安排专人全程现场监督，将操作规范性纳入岗位绩效考核，作业人员培训考核合格后方可上岗。
5、缺陷五：动态工艺工况不全、人员动作模拟缺失 · 问题成因：原有测试方案仅设置静态、空载工况，未覆盖满载生产、开门干预等高风险场景，人员动作模拟内容简单片面。 · 合规风险：静态数据无法代表真实的量产状态，无法识别人员扰动、满载生产带来的动态气流缺陷，造成 CCS 风险评估存在盲区，不符合国内外法规的动态管控理念。 · 整改方案：更新验证方案，强制覆盖静态、空载、满载、物料转运、开门干预五大工况；完善标准化人员动作库，补齐全部常规及高风险干预动作，所有工况对应的测试数据与影像资料完整留存。
6、缺陷六：影像取证不完善，机位单一且视角匮乏 · 问题成因：测试仅采用单机位固定位置拍摄，无移动机位补充拍摄死角，同时仅使用俯视单一视角，设备夹缝、背部隐蔽区域无法被完整记录。 · 合规风险：影像资料无法全面反映全域气流状态，隐性涡流缺陷容易被掩盖，不符合 ALCOA + 数据完整性原则，无法满足 FDA、EU GMP 审计取证要求。 · 整改方案：优化影像采集体系，实行固定机位搭配移动机位的多机位拍摄模式，固定机位对角布置覆盖全域，移动机位针对死角点位补充拍摄；统一采用俯视、45° 斜角、水平平视三类视角进行取证；完善机位布置图纸，归档至验证文件中，保证取证完整、可追溯。

· 五、复测验收与长效归档管理 ·

1、全方位复测验收

        企业完成设备硬件优化、测试介质更换、人员专项培训、影像取证体系升级后，项目组开展全维度复测工作。整改完成后区域整体单向流形态稳定，无真性涡流与气流倒流问题；雾化介质轨迹与洁净室原始气流完全贴合；发雾操作、动态工况、人员动作、多机位影像取证全部符合 2026 新版 GMP、ISO 14644-3、FDA 及 EU GMP 法规要求，所有点位一次性复测合格。

2、标准化资料归档

        按照法规追溯要求，对本次验证的全套资料统一整理归档，具体包含：雾化发生器校准证书、示踪介质合规性说明、区域发雾布点图、机位布置示意图、全视角影像资料、全工艺动态测试记录、人员动作模拟记录表、风险评估报告、复测报告及偏差 CAPA 文件等。

3、常态化长效管控

        将中性浮力介质标准、标准化发雾规范、多机位拍摄要求、动态工况清单、人员动作库等内容，正式纳入车间 GMP 岗位 SOP。同时明确管理条例：当洁净区发生设备改造、HVAC 系统调试、车间布局变更时，必须重新开展完整的气流流型可视化测试，从制度层面实现长期合规管控。

· 结语 ·

        结合本次 A 级灌装区实测案例可以看出，现阶段国内外法规对气流流型测试的监管逻辑已经全面升级，核查重心已从单一结果合格，转变为全流程、全工况、全证据链的综合合规管控。

        本次案例六大典型缺陷中，仅有两项为设备硬件层面问题，其余四项均源于测试执行不规范。多数企业验证失败，根源不在于洁净室设计缺陷，而是对 ISO 标准中性浮力介质要求、标准化发雾作业、动态工况模拟、多机位影像取证等细节管控不足。

        对于无菌制药企业而言，一套合规有效的气流流型可视化测试，需要依托合规的雾化示踪介质、标准化的发雾流程、全覆盖的动态生产工况、完善的多机位影像取证体系，搭配完整的验证档案。

        以标准化流程把控验证细节，以真实工况预判生产风险，以完整证据链支撑各类审计核查，才能持续契合新版 GMP、EU GMP、FDA 等法规要求，完善污染控制策略，保障无菌生产区域关键的气流防护测试。
