新法规下的自净时间检测方法和设备选型

一、自净时间测试定义

自净时间测试是为了确定洁净室/区域在短时暴露于空气悬浮粒子挑战源之后，在有限时间内恢复至指定洁净级别的能力。该测试可以评估因计划性维保关机，或计划外工厂故障等情况发生时，洁净室/区内粒子浓度在暂时过高后重新达到目标洁净度水平浓度的实际时长。

二、自净时间测试方法

本次课程我们将为大家介绍ISO 14644-3:2019版中关于自净时间检测的两个重要的评估方式：比例法和斜率法。

按10:1或100:1自净时间进行评估

1.记录粒子浓度达到10倍或100倍目标浓度阈值的时间（t10n或t100n）
2.记录粒子浓度达到目标洁净度水平的时间(tn)
3.计算10:1自净时间为t0.1=(tn-t10n)
4.计算100:1自净时间为t0.01=(tn-t100n)

自净速率评估

1.连续测最并记录时间和浓度。取样时间应尽可能短，但取样应让计数具有统计学相关性。取样时间间隔应尽可能短。
2.将衰减粒子浓度数据在半对数坐标纸上作图（浓度为对数刻度纵坐标，时间为线性刻度横坐标）
3.确定衰减曲线几乎为直线范围内高低浓度限值
4.洁净度自净速度从高低浓度之间的线性斜率中计算而得。2次测量之间的洁净度自净速度采用下面公式计算而得:

其中：

C0=时间t0的高浓度

C1=时间t1的低浓度

R=洁净度自净速度

t1-t0=所测浓度C0和C1时间差

三、自净时间检测使用设备

在了解完检测方法后，我们还将结合标准法规，为您带来自净时间检测的设备使用指导。

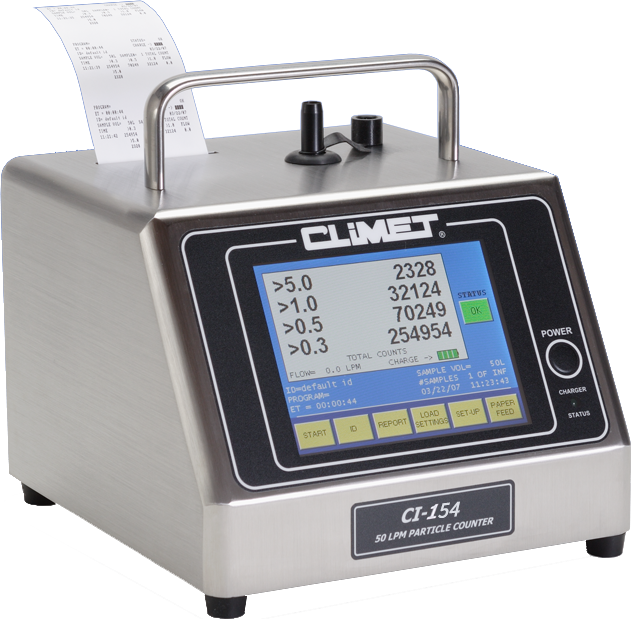

CIiMET CI-150系列粒子计数器
流速：28.3L/min
粒径：0.3, 0.5, 1.0, 5.0μm
存储：3000组数据
尺寸：21×21×24cm
重量：6.46kg

盛源自研PSL气溶胶发生器
雾量：0~153cfm
容量：1加仑
电源：220V
尺寸：25×25×23cm
重量：10kg

ATI D10/D100稀释器
流速：28.3L/min
降压：标称1in.WC
稀释比例：10:1/100:1
尺寸：15×8×55cm
重量：3kg

四、适用对象

质量管理人员
验证管理人员

工程管理人员

生产管理人员
